Drut nawojowy 300°C a standardowy drut nawojowy: wyjaśnienie kluczowych różnic

Drut magnetyczny do ultrawysokiej temperatury 300°C wykorzystuje zaawansowaną izolację z folii poliimidowej (PI), aby zachować ciągłą integralność operacyjną w temperaturach do 300°C. Natomiast standardowy drut magnetyczny wykorzystuje organiczne powłoki emaliowe, takie jak poliuretan lub poliestroimid. Te konwencjonalne powłoki emaliowe ograniczają wytrzymałość termiczną do niższych klas temperaturowych, między 130°C a 200°C.

Eksploatacja systemów elektromagnetycznych w temperaturach przekraczających dopuszczalną temperaturę przewodu poważnie zagraża długoterminowej niezawodności systemu. Nadmierne temperatury pracy powodują szybką kruchość izolacji w uzwojeniach cewek. W konsekwencji, ten rozpad chemiczny powoduje poważne przebicia dielektryczne i destrukcyjne zwarcia. Należy określić odpowiednie klasy izolacji, aby zabezpieczyć cewki poddane wysokiemu obciążeniu przed degradacją termiczną i kosztownymi awariami sprzętu.

Najważniejsze wnioski

• Zaawansowana izolacja z folii poliimidowej sprawia, że ​​drut nawojowy wytrzymuje ekstremalne temperatury 300°C bez pękania.

• Standardowe powłoki emaliowane szybko ulegają degradacji w temperaturze powyżej 120°C i powodują niebezpieczne zwarcia elektryczne.

• Izolacja poliimidowa zapobiega utracie mocy i zapewnia wydajną pracę silników wysokonapięciowych nawet przy ekstremalnym obciążeniu.

• Wybór drutu magnetycznego 300°C zmniejsza koszty długoterminowych napraw i zapobiega poważnym awariom sprzętu.

Ocena termiczna i skład chemiczny izolacji

Projekty elektromagnetyczne o wysokiej wydajności wymagają precyzyjnej chemii izolacji. Należy wybrać izolację przewodu, która wytrzyma agresywne warunki termiczne, zachowując jednocześnie integralność fizyczną. Standardowe przewody nawojowe wykorzystują powłoki z ciekłej emalii. Producenci nakładają ciekłe poliuretany lub poliestroimidy bezpośrednio na przewód. Proces utwardzania w ciekłej emalii tworzy cienkie warstwy polimeru wokół rdzenia miedzianego. Jednak te podstawowe emalie organiczne posiadają proste łańcuchy molekularne. Naprężenia termiczne szybko rozrywają te słabe wiązania molekularne podczas pracy. Zaawansowane drut magnetyczny wysokotemperaturowy Zamiast tego opiera się na specjalistycznej technologii filmowej. Inżynierowie konstruują izolacja z poliimidu aromatycznego poprzez złożoną polimeryzację stopniową. Poliimid charakteryzuje się powtarzającymi się pierścieniami imidowymi w obrębie silnie aromatycznych struktur węglowych. Ta sztywna matryca aromatyczna zapewnia wyjątkową stabilność termiczną. Chroni fizyczną barierę filmową przed działaniem substancji chemicznych, wilgocią otoczenia i silnym ścieraniem mechanicznym.

Folia poliimidowa kontra standardowe emalie

Standardowe powłoki emaliowe nadają się do powszechnie stosowanych silników elektrycznych i transformatorów niskonaprężeniowych. Jednak standardowe emalie ulegają uszkodzeniu, gdy wymagania termiczne przekraczają normalne parametry pracy. Standardowa izolacja poliuretanowa ulega szybkiej degradacji w podwyższonych warunkach termicznych. Można ocenić podstawowe właściwości termiczne tych konkurencyjnych materiałów izolacyjnych w oparciu o kluczowe parametry operacyjne:

Emalie poliuretanowe tracą elastyczność mechaniczną pod wpływem ciepła. Podwyższone temperatury pracy powodują przedwczesne sieciowanie i kurczenie się emalii nakładanych w stanie ciekłym. Proces ten powoduje powstawanie drobnych mikropęknięć powierzchniowych na zwojach cewki. Natomiast drut magnetyczny 300°C wykorzystuje bezszwową folię poliimidową. Struktura pierścieni aromatycznych zapobiega pękaniu łańcucha podczas dużych obciążeń elektrycznych. Wybierając folię poliimidową zamiast standardowych emalii, można uniknąć fizycznego łuszczenia się powłoki i powstawania cienkich punktów izolacji.

Ciągłe ograniczenia termiczne i degradacja

Sprzęt pracujący w pobliżu maksymalnych progów termicznych przyspiesza szybkość degradacji izolacjiTradycyjne emalie poliuretanowe szybko osiągają swoją granicę wytrzymałości strukturalnej. Poliuretan szybko ulega rozkładowi powyżej bezpiecznego, ciągłego progu. Długotrwała ekspozycja na temperatury powyżej 80°C powoduje poważne starzenie się materiału. Łańcuch polimeru pęka, powodując kruchość powłok izolacyjnych. Lotne związki organiczne uwalniają się z rozgrzanej emalii, tworząc mikroskopijne puste przestrzenie w zespole cewek. Te wewnętrzne puste przestrzenie osłabiają właściwości dielektryczne. Mikroskopijne puste przestrzenie powodują również lokalne wyładowania łukowe między sąsiednimi zwojami drutu.

Poliimid zapewnia najwyższą pojemność cieplną wśród izolacji z drutu magnetycznego, zachowując swoje właściwości eksploatacyjne do 250°C. Zaawansowana technologia drutu magnetycznego 300°C jeszcze bardziej wydłuża ten próg temperaturowy. Poliimid skutecznie wytrzymuje przebicia termiczne, działanie substancji chemicznych i sił mechanicznych. Gęsta sieć aromatycznych związków chemicznych zapobiega utlenianiu polimeru. Zachowuje fizyczną grubość izolacji pomimo stale podwyższonego naprężenia termicznego. Zastosowanie izolacji z folii poliimidowej zapobiega przedwczesnym zwarciom cewek. Materiał zachowuje elastyczność strukturalną podczas ekstremalnych cykli temperaturowych. Pozwala to uniknąć nagłych awarii urządzeń elektrycznych, zmniejszyć częstotliwość konserwacji i wydłużyć żywotność systemu w wymagających warunkach przemysłowych.

Drut magnetyczny 300°C Wydajność elektryczna

Wysokowydajne systemy elektryczne wymagają solidnej wytrzymałości termicznej i niezmiennej wytrzymałości izolacji elektrycznej w ekstremalnych temperaturach otoczenia. Drut magnetyczny o bardzo wysokiej temperaturze Zachowuje integralność izolacji strukturalnej i utrzymuje doskonałe parametry elektryczne podczas długotrwałego naprężenia termicznego. Wybierając zaawansowaną izolację z folii poliimidowej, chronisz krytyczne cewki przed katastrofalną awarią dielektryczną.

Wytrzymałość dielektryczna i napięcie przebicia

Warstwa folii poliimidowej zapewnia wyjątkową wytrzymałość dielektryczną w zakresie od 100 do 300 kV/mm w warunkach wysokiej temperatury. Standardowe izolacje emaliowane ulegają rozrzedzeniu, mięknięciu i degradacji pod wpływem dużych obciążeń termicznych. Izolacja poliimidowa zachowuje sztywną strukturę molekularną. Ten gęsty polimer strukturalny zapobiega powstawaniu lokalnych łuków elektrycznych między sąsiednimi zwojami drutu podczas ciągłej pracy pod dużym obciążeniem.

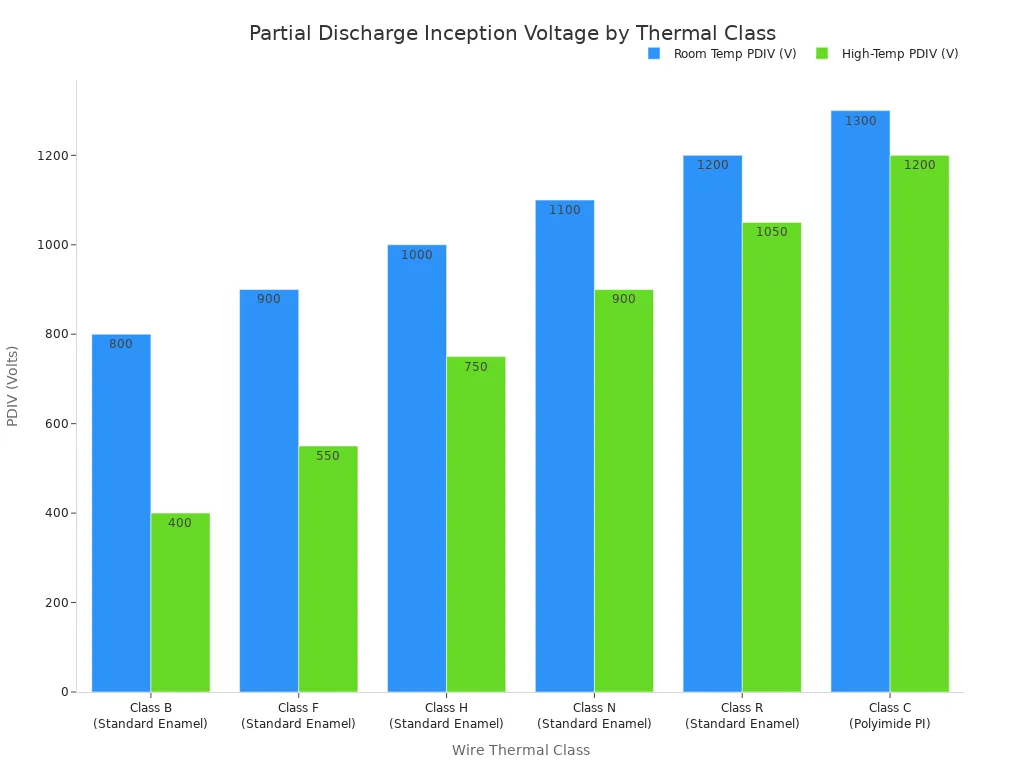

Można porównać parametry elektryczne folii poliimidowej i tradycyjnych emalii w różnych klasach termicznych:

Izolacja poliimidowa klasy C charakteryzuje się doskonałą stabilnością elektryczną. Standardowa emalia klasy B charakteryzuje się gwałtownym spadkiem wydajności w wysokich temperaturach. Jej napięcie zapłonu wyładowań niezupełnych spada z 800 V do 400 V. Izolacja poliimidowa klasy C wykazuje jedynie minimalny spadek napięcia z 1300 V do 1200 V. Wysokie progi wyładowań niezupełnych osiągają zapobieganie przebiciom dielektrycznym w uzwojeniach elektromagnetycznych wysokiego napięcia.

Rezystywność objętościowa i efektywność energetyczna

Folia poliimidowa zachowuje wysoką rezystywność skrośną podczas intensywnego, ciągłego narażenia na działanie temperatury. Wysoka rezystywność skrośna blokuje upływ prądów upływowych przez warstwę izolacyjną. Niepożądane prądy upływowe powodują nadmierne nagrzewanie się wnętrza szczelnych stojanów silnika. Kontrola wewnętrznego upływu prądu zmniejsza ogólne straty energii rezystancyjnej w cewkach o dużej gęstości.

gęstość strat mocy = gęstość prądu upływu x gradient pola elektrycznego

Niska tangens strat dielektrycznych bezpośrednio poprawia wydajność systemu operacyjnego. Poliimid klasy C ogranicza straty mocy do tangensa δ = 0,008 w temperaturze 200°C. Standardowa emalia klasy B pozwala na wzrost strat dielektrycznych do 0,080 w tej samej temperaturze. Poliimid klasy C utrzymuje straty mocy dielektrycznej na stałym poziomie poniżej 0,01 przy podwyższonym naprężeniu termicznym.

Drut magnetyczny 300°C Utrzymuje wysoką efektywność energetyczną w długich cyklach operacyjnych. Niższe straty izolacji ograniczają nagrzewanie wewnętrzne w ciasno upakowanych zespołach elektromagnetycznych. Zapobiega to niekontrolowanym zmianom temperatury poprzez zapobieganie lokalnej degradacji dielektrycznej. Zastosowanie drutu magnetycznego klasy premium o wytrzymałości 300°C zapewnia stabilne progi przebicia napięcia, minimalizuje straty mocy czynnej i wydłuża całkowitą żywotność urządzeń w trudnych warunkach pracy.

Zastosowania przemysłowe i lotnicze o wysokim naprężeniu

Zastosowanie drutu magnetycznego 300°C w ekstremalnych warunkach

Wymagające trudne warunki operacyjne specjalistyczne rozwiązania przewodowe. Wysokoobciążone systemy napędowe w przemyśle lotniczym, silniki do wierceń w poszukiwaniu ropy naftowej i silniki przegubowe w robotyce przemysłowej są stale narażone na cewki elektromagnetyczne o wysokim naprężeniu na intensywne ciepło otoczenia. Standardowe druty emaliowane szybko ulegają degradacji pod wpływem tych ciągłych naprężeń termicznych. Zaawansowane izolacja przewodów w ekstremalnych temperaturach umożliwia niezawodną pracę urządzeń o krytycznym znaczeniu, bez ryzyka rozpadu powłoki strukturalnej lub zwarć.

Przewody magnetyczne 300°C można stosować w trudnych zastosowaniach przemysłowych, aby wyeliminować przedwczesne uszkodzenia dielektryczne. CITCable oferuje wysokowydajne przewody magnetyczne 300°C, zaprojektowane specjalnie dla systemów elektrycznych w lotnictwie i kosmonautyce o znaczeniu krytycznym, siłowników wojskowych oraz sprzętu wiertniczego. Ich specjalistyczna izolacja poliimidowa wytrzymuje intensywne działanie substancji chemicznych, wibracje fizyczne i ekstremalne skoki temperatury podczas wymagających, ciągłych cykli pracy.

Konwencjonalne zastosowania standardowego drutu magnetycznego

Standardowy emaliowany drut magnetyczny skutecznie zasila codzienne towary konsumpcyjne i maszyny komercyjne. Drut poliuretanowy o klasie odporności 130°C (B) umożliwia bezpośrednie lutowanie cewek sygnałowych małej mocy, prototypów nawijanych ręcznie, elektronarzędzi oraz silników urządzeń gospodarstwa domowego w blenderach i wentylatorach. Drut poliestrowo-imidowy osiąga klasę odporności termicznej 180°C (H), co zapewnia... uzwojenia silników przemysłowych, najwyższej jakości sterowniki audio i pomocnicze przetworniki EV.

Wyższe klasy termiczne są odpowiednie dla wymagających konstrukcji silników komercyjnych. Standardowe emaliowane przewody nawojowe można porównać w następujących kategoriach termicznych:

Można również określić drut nawojowy klasy 180 do transformatorów zasilaczy impulsowych o mocy powyżej 100 W, wysokosprawnych silników BLDC w rowerach elektrycznych i dronach, transformatorów wzmacniaczy klasy D oraz przemysłowych dławików serwonapędów pracujących w wysokich temperaturach otoczenia powyżej 70°C. Standardowe powłoki emaliowane spełniają umiarkowane wymagania termiczne w konwencjonalnych projektach elektrycznych.

Kryteria wyboru i całkowity koszt posiadania

Wybór izolacji przewodów wymaga zrównoważenia początkowych kosztów zakupu z poważnymi ryzykami operacyjnymi. Kluczowy sprzęt można chronić, oceniając obciążenia mechaniczne, zapotrzebowanie na energię elektryczną i ograniczenia termiczne już na etapie projektowania systemu.

Niezawodność i ograniczanie ryzyka awarii

Wybierając izolację do systemów narażonych na wysokie obciążenia, należy wziąć pod uwagę kluczowe kryteria ryzyka inżynieryjnego. Silne wibracje mechaniczne, ciągłe cykle termiczne i wysokie siły obrotowe powodują łuszczenie się izolacji i przebicia dielektryczne.

Twórcy systemów zapobiegają katastrofalna awaria cewki W aplikacje silnikowe o znaczeniu krytycznym poprzez egzekwowanie rygorystycznych protokołów testowych. Rejestry detekcji w linii wychwytują mikroskopijne otwory przed montażem silnika. Wysokiej jakości warstwy folii zapewniają izolację i są odporne na uszkodzenia spowodowane przez zadziory miedziane.

Analiza kosztów i korzyści oraz wybór materiałów

Standardowy drut emaliowany charakteryzuje się niższymi kosztami zakupu. Jednak eksploatacja konwencjonalnych powłok w pobliżu maksymalnych granic termicznych powoduje częste przestoje i uszkodzenia sprzętu. Zastosowanie drutu magnetycznego 300°C zwiększa początkowe koszty materiałów, ale wysoki zapas termiczny zapobiega przedwczesnemu uszkodzeniu izolacji. Zmniejsza to całkowite koszty użytkowania w całym okresie eksploatacji.

Doskonała odporność termiczna upraszcza wymagania dotyczące aktywnego chłodzenia w kompaktowych obudowach silników. Systemy z przewodem magnetycznym o temperaturze 300°C tolerują wysokie temperatury otoczenia bez konieczności stosowania ciężkich pętli chłodzenia cieczą lub zewnętrznych wymienników ciepła. Wyeliminowanie dodatkowego sprzętu chłodzącego zmniejsza masę systemu, zmniejsza złożoność produkcji i maksymalizuje efektywność energetyczną. Co więcej, stabilna izolacja poliimidowa wydłuża okres eksploatacji. długoterminowa żywotność operacyjna, zapewniając niezawodną wydajność dzięki agresywnym, ciągłym cyklom pracy.

Standardowe druty nawojowe wykorzystują emalie organiczne, takie jak poliuretan. Te konwencjonalne emalie szybko ulegają degradacji pod wpływem ekstremalnych obciążeń termicznych. Zaawansowana folia poliimidowa wykorzystuje silne struktury pierścieni aromatycznych. Ta solidna struktura chemiczna pozwala drutowi wysokotemperaturowemu zachować elastyczność mechaniczną i wysoką wytrzymałość dielektryczną w zakresie od 100 do 300 kV/mm przy ciągłym naprężeniu termicznym.

Zastosowanie zaawansowanego drutu magnetycznego 300°C zabezpiecza cewki elektromagnetyczne o krytycznym znaczeniu dla działania systemu w trudnych warunkach eksploatacyjnych. Ta wysokowydajna izolacja zapobiega przedwczesnym zwarciom, kruchości powłoki i destrukcyjnym przebiciom dielektrycznym. Należy rozważyć wyższe początkowe koszty materiałów w zestawieniu z ryzykiem katastrofalnych przestojów. Wybór wysokiej wytrzymałości termicznej zapewnia długoterminową niezawodność systemu i obniża ogólne koszty eksploatacji sprzętu.

Często zadawane pytania

Jaka jest podstawowa różnica w działaniu drutu nawojowego 300°C i drutu standardowego?

Wybierając opcję: możesz uzyskać ciągłą pracę w wysokiej temperaturze drut magnetyczny izolowany poliimidowoStandardowy drut nawojowy opiera się na organicznych powłokach emaliowych, takich jak poliuretan lub poliestroimid. Standardowe powłoki emaliowe ograniczają ciągłą wytrzymałość termiczną do przedziału od 130°C do 200°C.

Dlaczego standardowa emalia ulega zniszczeniu w ekstremalnych warunkach termicznych?

Przewód standardowy roboczy powyżej jego klasa termiczna drutu magnetycznego Powoduje szybką kruchość izolacji. Naprężenia termiczne powodują rozerwanie organicznych wiązań chemicznych w standardowych powłokach. Ten rozpad materiału tworzy mikroskopijne pustki, wywołując przebicie dielektryczne w uzwojeniach silnika i powodując niszczycielskie zwarcia.

W jaki sposób folia poliimidowa zachowuje efektywność energetyczną w warunkach wysokiej temperatury?

Zachowujesz sprawność systemu elektrycznego, ponieważ folia poliimidowa zachowuje wysoką wytrzymałość dielektryczną w zakresie od 100 do 300 kV/mm w ekstremalnych temperaturach. Jej sztywna struktura molekularna blokuje gęstość prądu upływu, minimalizując aktywną stratę mocy dielektrycznej podczas dużych, ciągłych obciążeń elektrycznych.

Czy specyfikacja drutu nawojowego o temperaturze 300°C jest warta wyższych kosztów początkowych?

Tak. Zapobiegasz katastrofalnym awariom sprzętu w aplikacjach o znaczeniu krytycznym, określając izolacja cewki wysokotemperaturowej. Doskonała rezerwa termiczna eliminuje konieczność stosowania dodatkowego sprzętu chłodzącego, minimalizuje ryzyko przestoju operacyjnego i wydłuża całkowitą żywotność sprzętu w trudnych warunkach przemysłowych.
