Jaki kabel należy wybrać, instalując go w środowisku o wysokiej temperaturze i narażonym na działanie oleju?

Jaki kabel należy wybrać, instalując go w środowisku o wysokiej temperaturze i narażonym na działanie oleju?

September 03, 2025

Nowoczesne procesy przemysłowe wymagają rozwiązań okablowania, które wytrzymują ekstremalne obciążenia. Od silników lotniczych po morskie platformy wiertnicze, kable są narażone na wysokie temperatury, olej, rozpuszczalniki i ciągłe wibracje mechaniczne. Wybór odpowiedniego kabla to nie tylko kwestia bezpieczeństwa; ma on bezpośredni wpływ na koszty konserwacji, przestoje i niezawodność systemu.

W środowisku, w którym występuje zarówno ciepło, jak i olej, wybór materiału i konstrukcji staje się kluczowy. Użycie niewłaściwego kabla może spowodować uszkodzenie izolacji, zwarcia lub zagrożenie pożarem. W tym artykule omówiono kluczowe czynniki, które należy wziąć pod uwagę, i przedstawiono dostępne opcje kabli, takie jak kable termoparowe PEEK, kable przewodowe o wysokiej temperaturze 350 stopni oraz specjalistyczne przewodniki, takie jak powłoka z drutu miedzianego pokrytego złotem, zaprojektowane do wymagających środowisk przemysłowych.

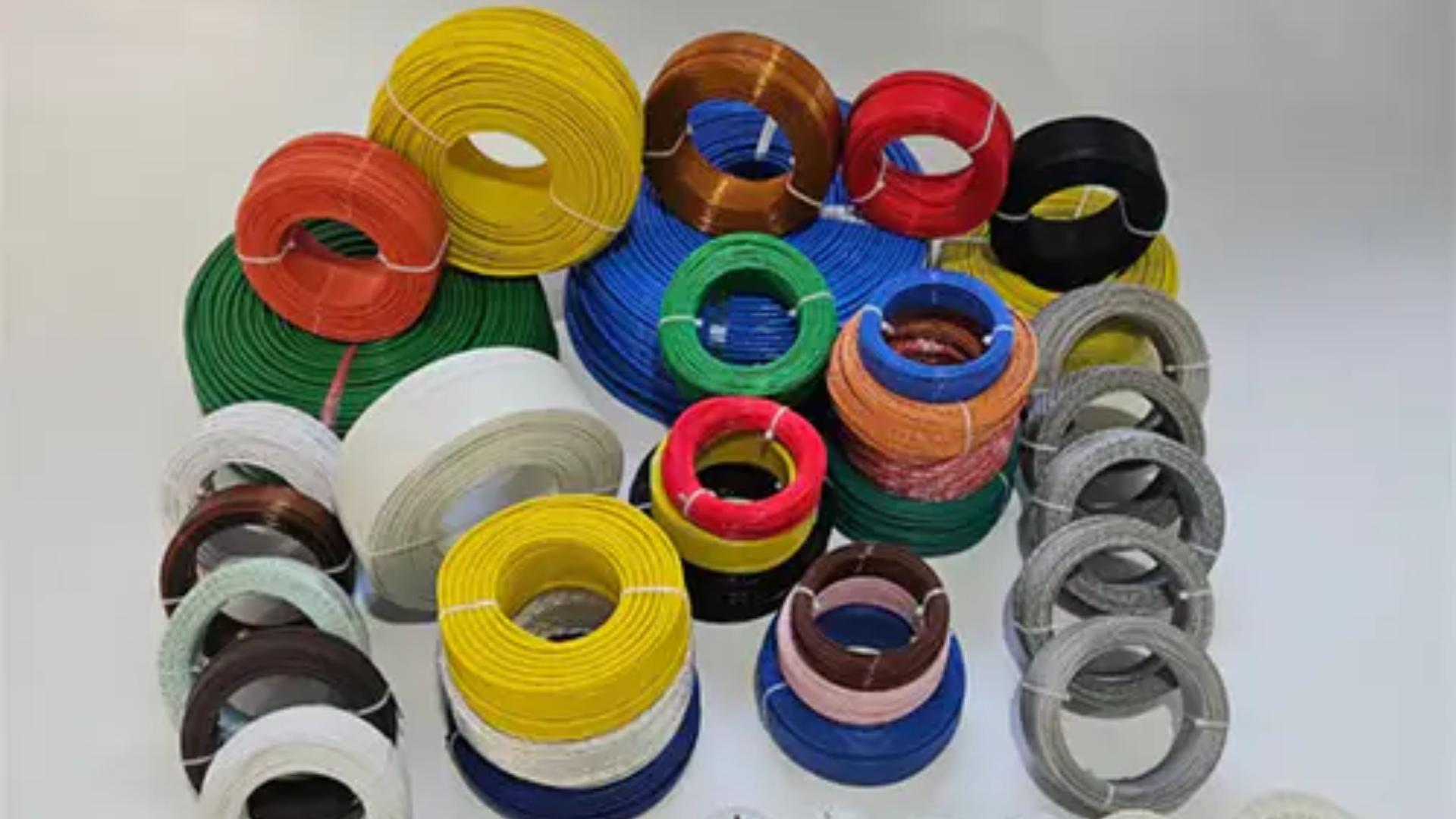

PEEK Thermocouple cables for temperature sensor

Dlaczego odporność na wysoką temperaturę i olej jest ważna

Według badań Międzynarodowej Komisji Elektrotechnicznej (IEC), prawie 35% awarii kabli w zakładach przemysłowych jest spowodowanych działaniem ciepła i oleju. Na przykład:

  • Degradacja pod wpływem ciepła: Większość standardowych przewodów izolowanych PVC zaczyna tracić elastyczność w temperaturze powyżej 80°C i może ulec całkowitemu uszkodzeniu w temperaturze powyżej 105°C.
  • Kontakt z olejem: Oleje na bazie ropy naftowej wnikają w standardową izolację, powodując z czasem pęcznienie i pękanie.

W środowiskach takich jak huty stali, w których temperatury sięgają 350°C, czy platformy wiertnicze pracujące w stałej atmosferze bogatej w węglowodory, standardowe kable nie są rozwiązaniem.

Kluczowe czynniki przy wyborze kabli do środowisk o wysokiej temperaturze i oleju

  • Materiał przewodzący – decyduje o przewodności i odporności na korozję. Na przykład pozłacane przewody miedziane poprawiają przewodność, jednocześnie zapobiegając utlenianiu w środowisku zaolejonym.
  • Materiał izolacyjny – musi być odporny zarówno na działanie ciepła, jak i substancji chemicznych. PEEK (polieteroeteroketon) jest jednym z najtrwalszych materiałów, charakteryzującym się ciągłą odpornością termiczną do 260°C i krótkotrwałymi skokami temperatury powyżej 350°C.
  • Trwałość mechaniczna – elastyczność, odporność na ścieranie i tolerancja wibracji są kluczowe w środowiskach z ruchomymi częściami.
  • Certyfikacja i normy – aby zagwarantować długoterminową niezawodność, należy zwrócić uwagę na zgodność z normami UL, IEC lub ISO.

Porównanie różnych rozwiązań kablowych

Typ kablaMaksymalna temperaturaOdporność na olejElastycznośćTypowe zastosowania
Standardowy przewód izolowany PVC80–105°CSłabyWysokiSprzęt AGD ogólnego przeznaczenia
Kable XLPE (polietylen usieciowany)125–150°CUmiarkowanyŚredniMotoryzacja, panele sterowania
Kable z gumy silikonowej200–250°CDobryWysokiMedycyna, motoryzacja
Kable termoparowe PEEK260–350°CDoskonałyŚredniLotnictwo i kosmonautyka, petrochemia, czujniki
Kabel stalowy o wysokiej temperaturze 350 stopni350°C (krótkotrwale)DoskonałyŚredniHuty stali, elektrownie
Przewód miedziany złocony (kable powlekane)200–350°CDoskonałyWysokiLotnictwo i kosmonautyka, instrumentacja

W centrum uwagi kable termoparowe PEEK

Kable termoparowe PEEK stają się preferowaną opcją w środowiskach, w których precyzja i trwałość są nie do negocjacji. PEEK (polieteroeteroketon) to wysokowydajny termoplast znany z:

  • Wytrzymałość termiczna: Wytrzymuje ciągłe temperatury rzędu 260°C i krótkotrwałe skoki temperatury do 350°C.
  • Odporność chemiczna: Wytrzymuje działanie węglowodorów, rozpuszczalników i olejów bez degradacji.
  • Wytrzymałość mechaniczna: zachowuje wytrzymałość na rozciąganie nawet przy stałych wibracjach.

W takich gałęziach przemysłu, jak przemysł lotniczy i petrochemiczny, termopary wykonane z izolacją PEEK są stosowane do ciągłego monitorowania silników i reaktorów, w których obecne jest zarówno ciepło, jak i olej.

Przewód o wysokiej temperaturze 350 stopni do stref ekstremalnie gorących

Kiedy kable muszą działać w najcięższych warunkach cieplnych, Kabel stalowy o wysokiej temperaturze 350 stopni jest zaprojektowany właśnie do tego. Te kable zazwyczaj charakteryzują się:

  • Przewodniki z niklu lub miedzi srebrzonej zapewniające zwiększoną odporność na utlenianie.
  • Warstwy izolacyjne wykonane z miki, włókna szklanego lub PEEK zapewniają bezpieczeństwo nawet w obszarach zagrożonych pożarem.
  • Zastosowania w odlewniach stali, turbinach i elektrowniach jądrowych, gdzie temperatura otoczenia może przekraczać 300°C.

Badanie Global Market Insights prognozuje, że popyt na przewody i kable odporne na wysokie temperatury będzie rósł w tempie 6,2% CAGR do 2032 r., głównie za sprawą sektora energetycznego i ciężkiego przemysłu.

Rola powłoki z drutu miedzianego pokrytego złotem

W przypadku czułej aparatury przewodnictwo i stabilność sygnału są równie ważne, jak odporność na ciepło. To właśnie tutaj Powłoka z drutu miedzianego pokrytego złotem staje się cenny. Złocenie zapobiega utlenianiu miedzi w środowiskach o dużej zawartości oleju i utrzymuje niską rezystancję styku przez długi czas.

Typowe korzyści obejmują:

  • Zwiększona odporność na korozję w porównaniu do standardowych przewodników miedzianych lub srebrzonych.
  • Stabilne parametry elektryczne, niezbędne w przypadku urządzeń niskonapięciowych.
  • Dłuższa żywotność w zastosowaniach lotniczych i podwodnych, gdzie olej i wilgoć przyspieszają degradację metalu.

Studia przypadków i wdrażanie w branży

  • Przemysł motoryzacyjny: Producenci pojazdów elektrycznych coraz częściej stosują kable termoparowe PEEK do monitorowania akumulatorów, w których lokalne nagrzewanie może przekroczyć 200°C, a w systemach hybrydowych częste jest narażenie na działanie oleju.
  • Lotnictwo i kosmonautyka: Jet Propulsion Laboratory należące do NASA udokumentowało wykorzystanie pokrytych złotem przewodników miedzianych w czujnikach statków kosmicznych w celu zapewnienia odporności na wysokie promieniowanie i smary na bazie oleju stosowane w ruchomych podzespołach.
  • Produkcja stali: Europejska huta stali zastąpiła konwencjonalne przewody silikonowe przewodami o wysokiej temperaturze 350 stopni, co pozwoliło skrócić czas wymiany przewodów o 40% i zaoszczędzić 250 000 dolarów rocznie na przestojach konserwacyjnych.

Ostateczna perspektywa

Wybierając kable do środowisk, w których występuje zarówno ciepło, jak i olej, należy wziąć pod uwagę odporność na temperaturę, trwałość oleju oraz stabilność elektryczną. W większości zastosowań przemysłowych kable termoparowe PEEK oferują doskonałą równowagę między trwałością a wydajnością. W przypadku ekstremalnych temperatur, niezbędny jest kabel o wysokiej temperaturze 350 stopni. W przypadku czułej aparatury, powłoka z pozłacanego drutu miedzianego zapewnia niezrównaną niezawodność.

Właściwy wybór kabla minimalizuje ryzyko, zwiększa bezpieczeństwo operacyjne i zapewnia długoterminowe oszczędności w branżach, w których awaria nie wchodzi w grę.
